Построение компьютерной сети (локальной сети) в офисе для компании в 100+ человек






Реализация гибкой модульной структурированной кабельной системы (СКС);
Сопутствующая ей электрическая система для рабочих мест;
Построение системы видеонаблюдения по всем помещениям (включая архив, серверную комнату и террасу);
Установка и интеграция с видеонаблюдением системы контроля и управления доступом (СКУД).
В офисе на 100 человек было реализовано очень практичное решение по построению компьютерной и электрической сети для подключения мобильных рабочих мест в зале типа «Open Space». Данное решение легко позволяет подключить новые рабочие места при увеличении количества пользователей или изменении конфигурации офиса.
В основе решения заложено равномерно-избыточное расположение электрических и сетевых розеток за подвесным потолком на стадии ремонта офиса! Для этого была построена распределительная система промышленных розеток за подвесным потолком.
План размещения розеток на потолке

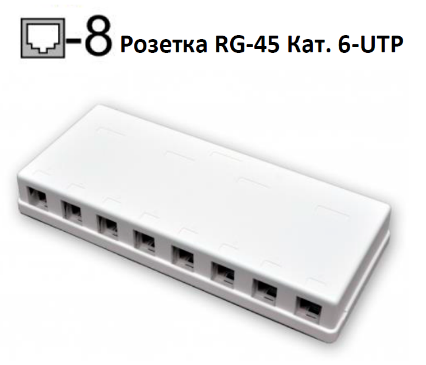

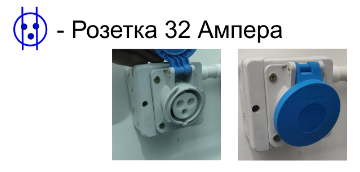

Запотолочная система состоит из мощных  электрических розеток на 32 Ампера наружного монтажа и сетевых розеток до 8-ми портов в одной розетке наружного монтажа.
Монтируется система розеток за подвесным потолком на бетонных перекрытиях или  на перфорированных лотках.
Пользовательская система мобильно-передвижных колонн с электрическими розетками и компьютерными портами СКС
Состоит из (согласованного) необходимого количества электрических и компьютерных розеток для каждого пользователя (рабочего места).
Монтируется в прочных алюминиевых колоннах.
Высота колонны регулируется под необходимую высоту подвесного потолка в диапазоне от 2.7 до 4.2 метра.
Высота установленных розеток в колоннах может изменяться от 0.1 до 2.0 метра что позволяет их расположить как под столами для подключения системных блоков или моноблоков так и над столами для подключения ноутбуков или мобильных устройств.
Каждая спец. колонна была укомплектована по требованиям заказчика на 16 электрических и 8 компьютерных розеток. Так чтобы вокруг одной колонны располагался мебельный островок из 4-ёх рабочих мест (по 4 электрических и 2 компьютерных розетки на каждое рабочее место).
Подключение всех 16-ти розеток каждой колонны осуществлялось при помощи промышленного электрического разъёма на 32 Ампера с использованием вводящего кабеля ПВС 3х4 мм2. Все компьютерные и электрические розетки каждой колонны выводились в жгутах с разъёмами на конце для коммутации к розеткам на потолке. Длина жгутов была определена таким образом, чтоб колонну можно было расположить в любом месте.
Размещение розеток на потолке
Помимо СКС и электрификации, в офисе выполнялись работы по установке системы видеонаблюдения и контроля и управления доступом (СКУД).
В офисах с большим количеством кабинетов и сотрудников, желательно устанавливать камеры во всех помещениях и зонах. Таким образом можно соблюсти порядок, избежать либо расследовать инциденты, а также на дольше сохранить состояние ремонта.

Система видеонаблюдения на оборудовании Hikvision отлично взаимодействует с оборудованием U-Prox для СКУД от нашего украинского производителя ITV. Заказчик может читать в системе события прохода через двери, а также в этой же программе просматривать непосредственное видео прохода через дверь.
Считыватели нового поколения из линейки SmartLine, которые поддерживают идентификаторы на смартфонах с технологией Bluettoth.
Также из дополнительных возможностей: помимо проводной кнопки открытия двери на стойке ресепшена, для офис-менеджера был подключен радиомодуль, для удаленного открытия входной двери с помощью радиопульта.
Каждая дверь оснащена аварийными разблокировщиками дверей на случай пожара или экстренных случаев.
  • Реализация гибкой модульной структурированной кабельной системы (СКС);
  • Сопутствующая ей электрическая система для рабочих мест;
  • Построение системы видеонаблюдения по всем помещениям (включая архив, серверную комнату и террасу);
  • Установка и интеграция с видеонаблюдением системы контроля и управления доступом (СКУД).



В офисе на 100 человек было реализовано очень практичное решение по построению компьютерной и электрической сети для подключения мобильных рабочих мест в зале типа «Open Space». Данное решение легко позволяет подключить новые рабочие места при увеличении количества пользователей или изменении конфигурации офиса.

В основе решения заложено равномерно-избыточное расположение электрических и сетевых розеток за подвесным потолком на стадии ремонта офиса! Для этого была построена распределительная система промышленных розеток за подвесным потолком.



План размещения розеток на потолке:

Ceiling outlets SCS

Запотолочная система состоит из мощных  электрических розеток на 32 Ампера наружного монтажа и сетевых розеток до 8-ми портов в одной розетке наружного монтажа.

Монтируется система розеток за подвесным потолком на бетонных перекрытиях или  на перфорированных лотках.

Пользовательская система мобильно-передвижных колонн с электрическими розетками и компьютерными портами СКС:

  • Состоит из (согласованного) необходимого количества электрических и компьютерных розеток для каждого пользователя (рабочего места).
  • Монтируется в прочных алюминиевых колоннах.
  • Высота колонны регулируется под необходимую высоту подвесного потолка в диапазоне от 2.7 до 4.2 метра.
  • Высота установленных розеток в колоннах может изменяться от 0.1 до 2.0 метра что позволяет их расположить как под столами для подключения системных блоков или моноблоков так и над столами для подключения ноутбуков или мобильных устройств.





Каждая спец. колонна была укомплектована по требованиям заказчика на 16 электрических и 8 компьютерных розеток. Так чтобы вокруг одной колонны располагался мебельный островок из 4-ёх рабочих мест (по 4 электрических и 2 компьютерных розетки на каждое рабочее место).

Подключение всех 16-ти розеток каждой колонны осуществлялось при помощи промышленного электрического разъёма на 32 Ампера с использованием вводящего кабеля ПВС 3х4 мм2. Все компьютерные и электрические розетки каждой колонны выводились в жгутах с разъёмами на конце для коммутации к розеткам на потолке. Длина жгутов была определена таким образом, чтоб колонну можно было расположить в любом месте.



Помимо СКС и электрификации, в офисе выполнялись работы по установке системы видеонаблюдения и контроля и управления доступом (СКУД).

В офисах с большим количеством кабинетов и сотрудников, желательно устанавливать камеры во всех помещениях и зонах. Таким образом можно соблюсти порядок, избежать либо расследовать инциденты, а также на дольше сохранить состояние ремонта.

  Система видеонаблюдения на оборудовании Hikvision отлично взаимодействует с оборудованием U-Prox для СКУД от украинского производителя ITV. Заказчик может читать в системе события прохода через двери, а также в этой же программе просматривать непосредственное видео прохода через дверь.



Считыватели нового поколения из линейки SmartLine, которые поддерживают идентификаторы на смартфонах с технологией Bluetooth.



Также из дополнительных возможностей: помимо проводной кнопки открытия двери на стойке ресепшена, для офис-менеджера был подключен радиомодуль, для удаленного открытия входной двери с помощью радиопульта.

Каждая дверь оснащена аварийными разблокировщиками дверей на случай пожара или экстренных случаев.
